Стоит признать, что решение сложных технических задач, работа над нетривиальными заказами приносят нам истинное и неподдельное творческое удовлетворение.

Представляем Вашему вниманию очередной действующий макет, сделанный коллективом Гильдии макетчиков.

Когда представители конструкторского бюро «Мотор» (входящего во ФГУП ЦЭНКИ — Центр эксплуатации наземной космической инфраструктуры) обратились к нам, сразу стало ясно, что нам предстоит тяжёлая и кропотливая работа. КБ «Мотор» занимается разработкой стендового и подъёмно-транспортного наземного оборудования ракетно-космических комплексов.

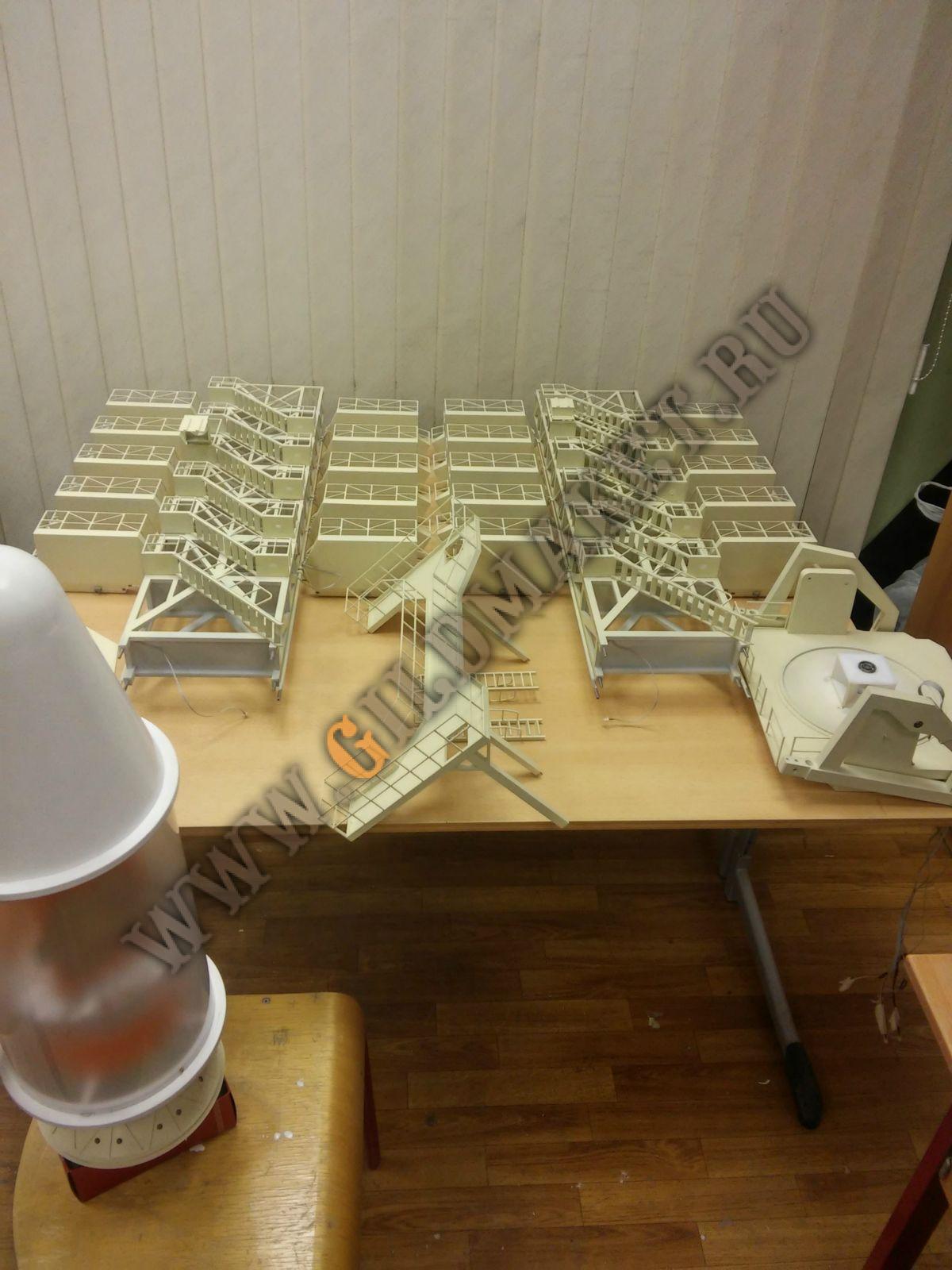

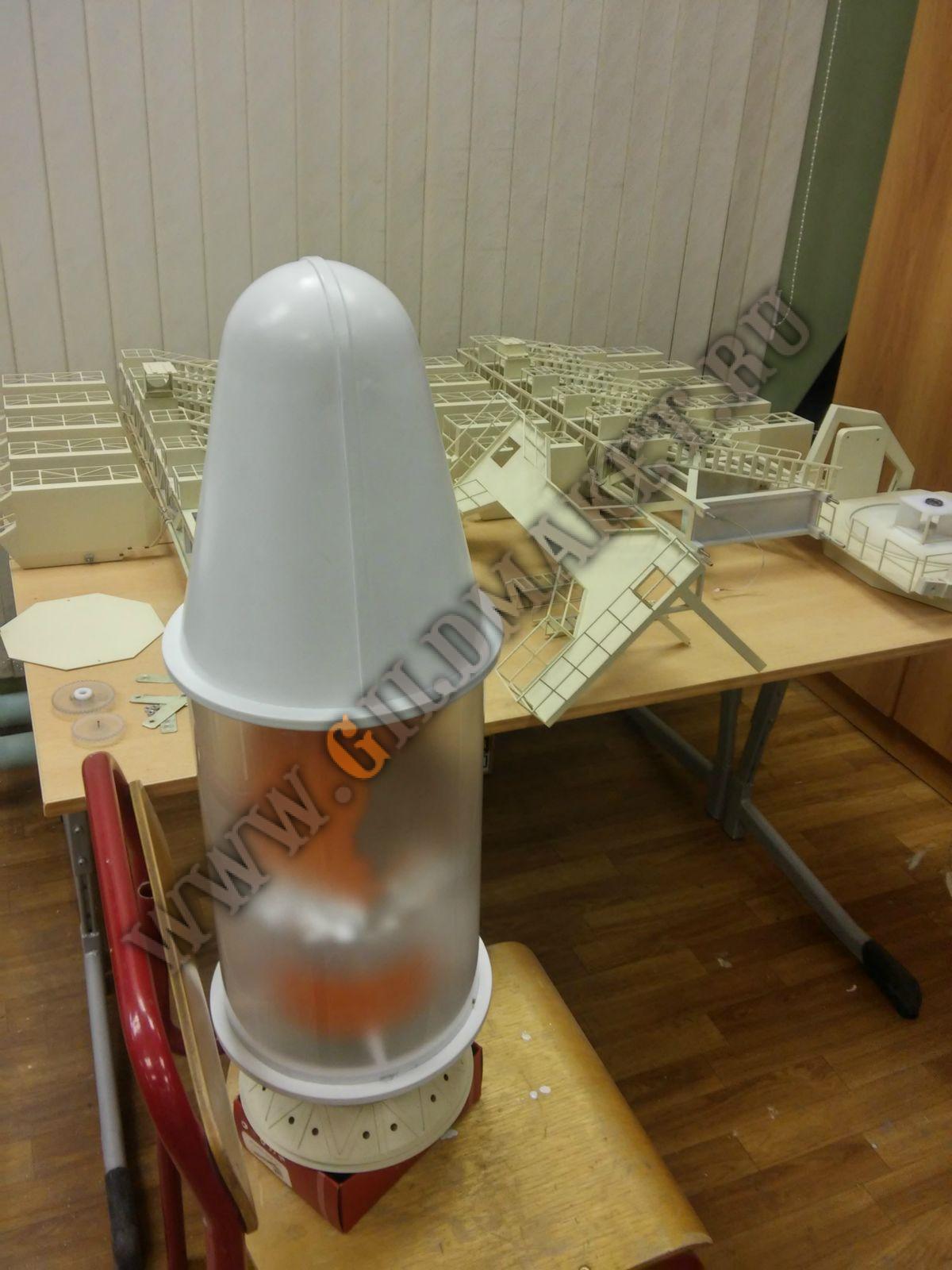

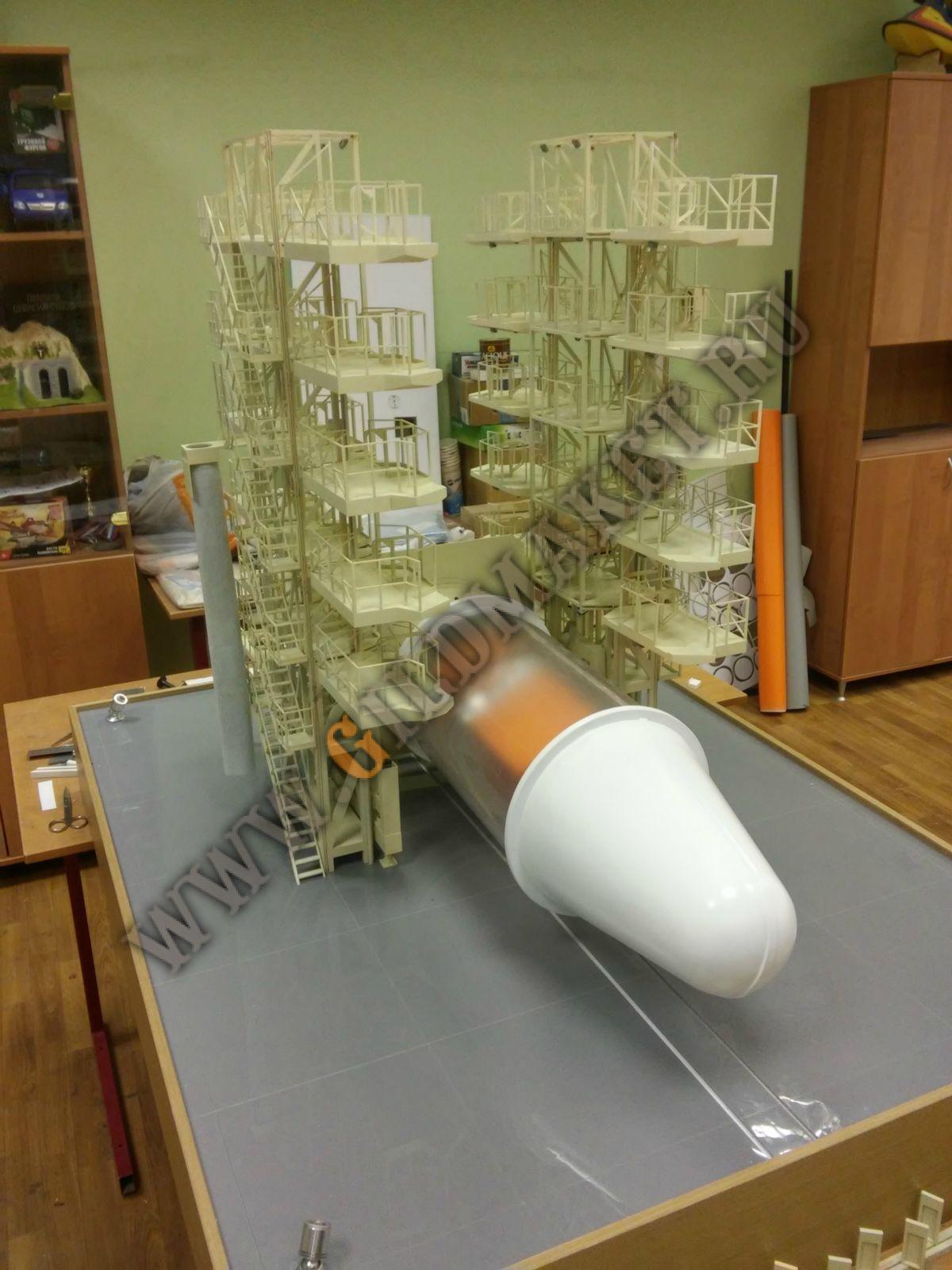

Итак, перед нами была поставлена задача: разработать и изготовить действующий макет стенда сборки КГЧ (космической головной части – на фото она представлена в полупрозрачном корпусе-футляре – это самая верхняя часть привычной для нас ракеты-носителя) космического аппарата.

Как Вам известно, космический аппарат доставляется на космодром по частям и только на космодроме производится окончательная сборка ракеты.

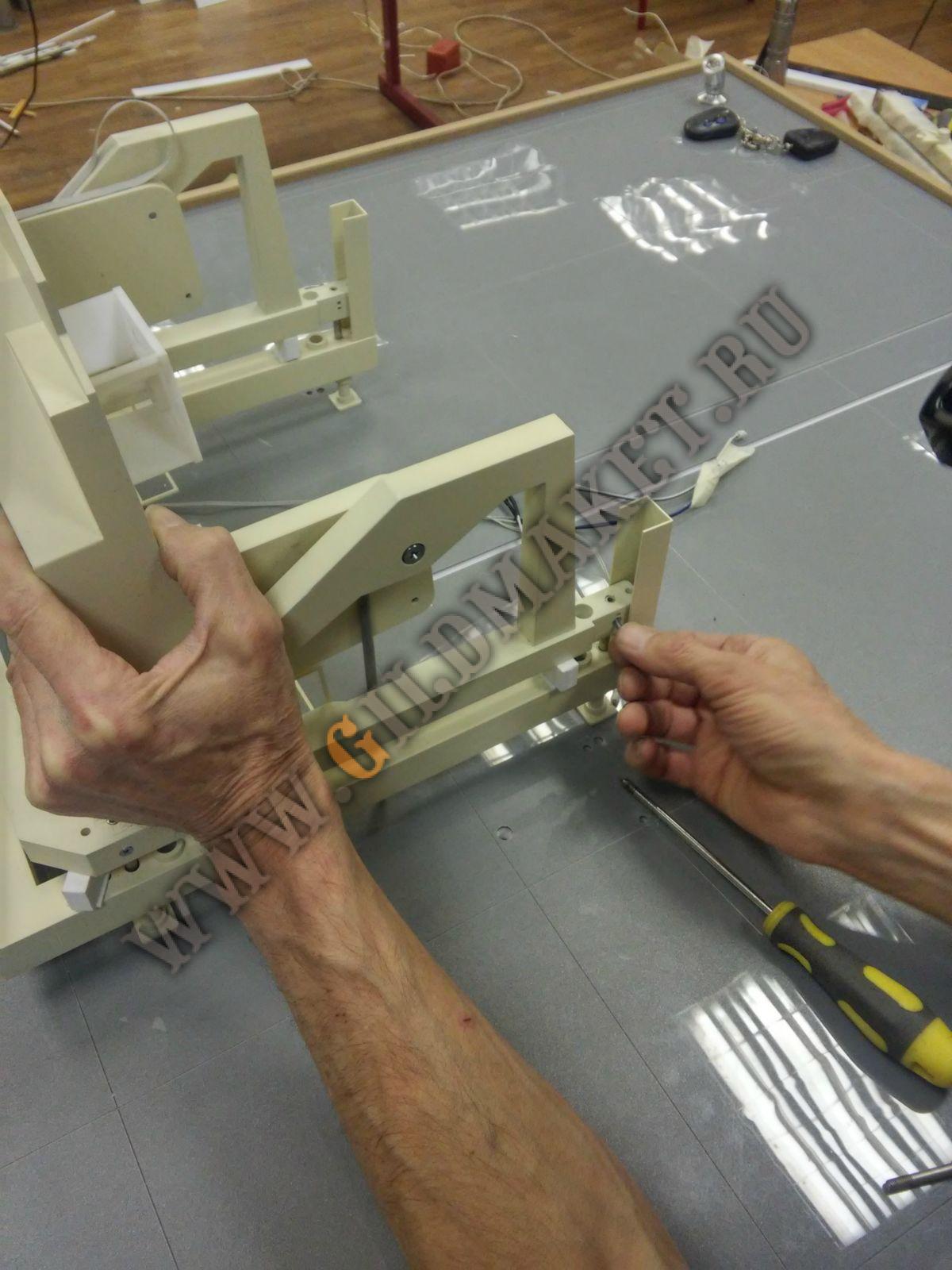

При создании макета основной сложностью стала разработка и отладка механической подвижной части стенда.

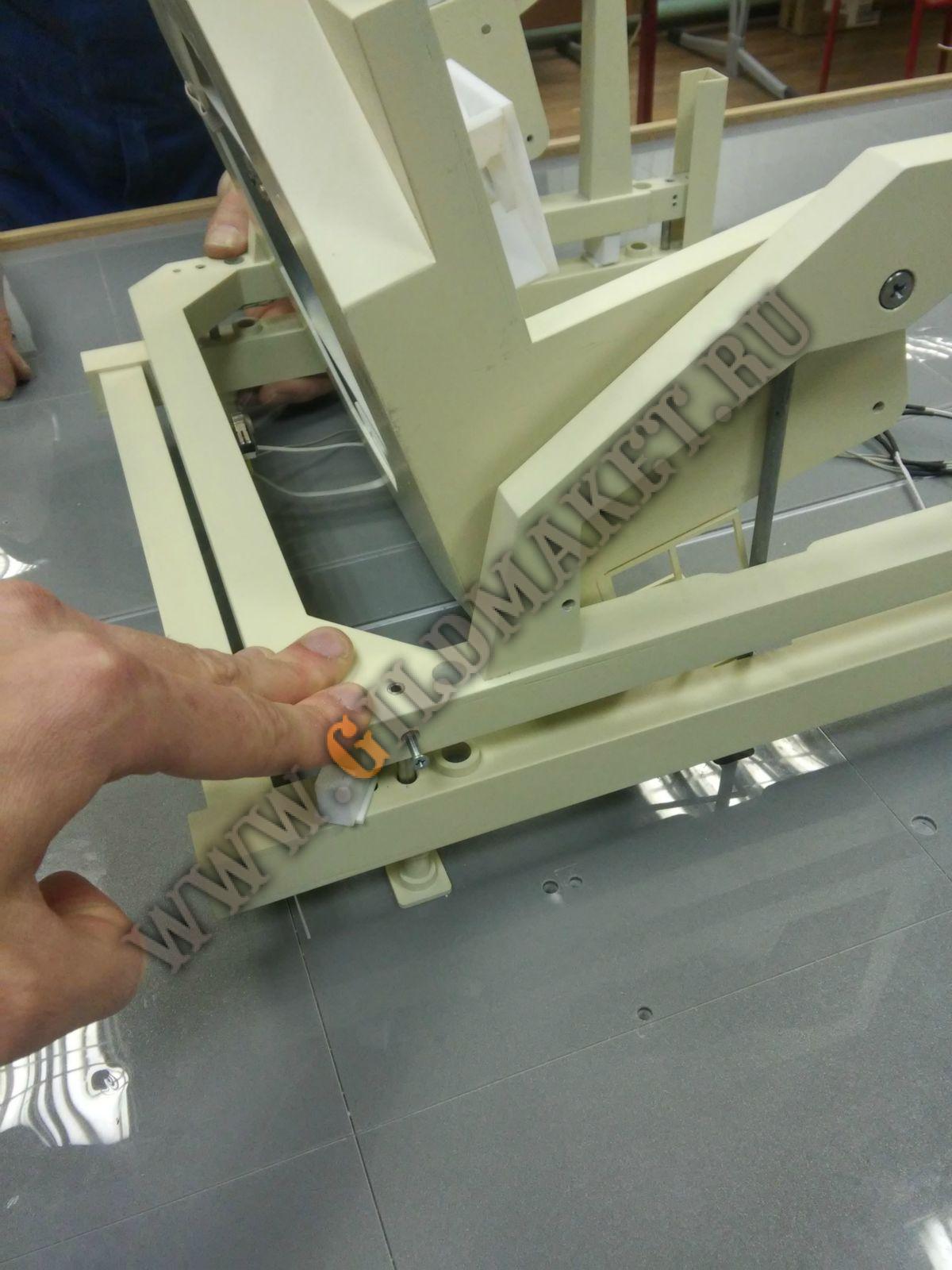

Заказчику требовалось, чтобы макет работал по определённому алгоритму, предполагающему поступательные и вращательные взаимные перемещения отдельных частей макета стенда.

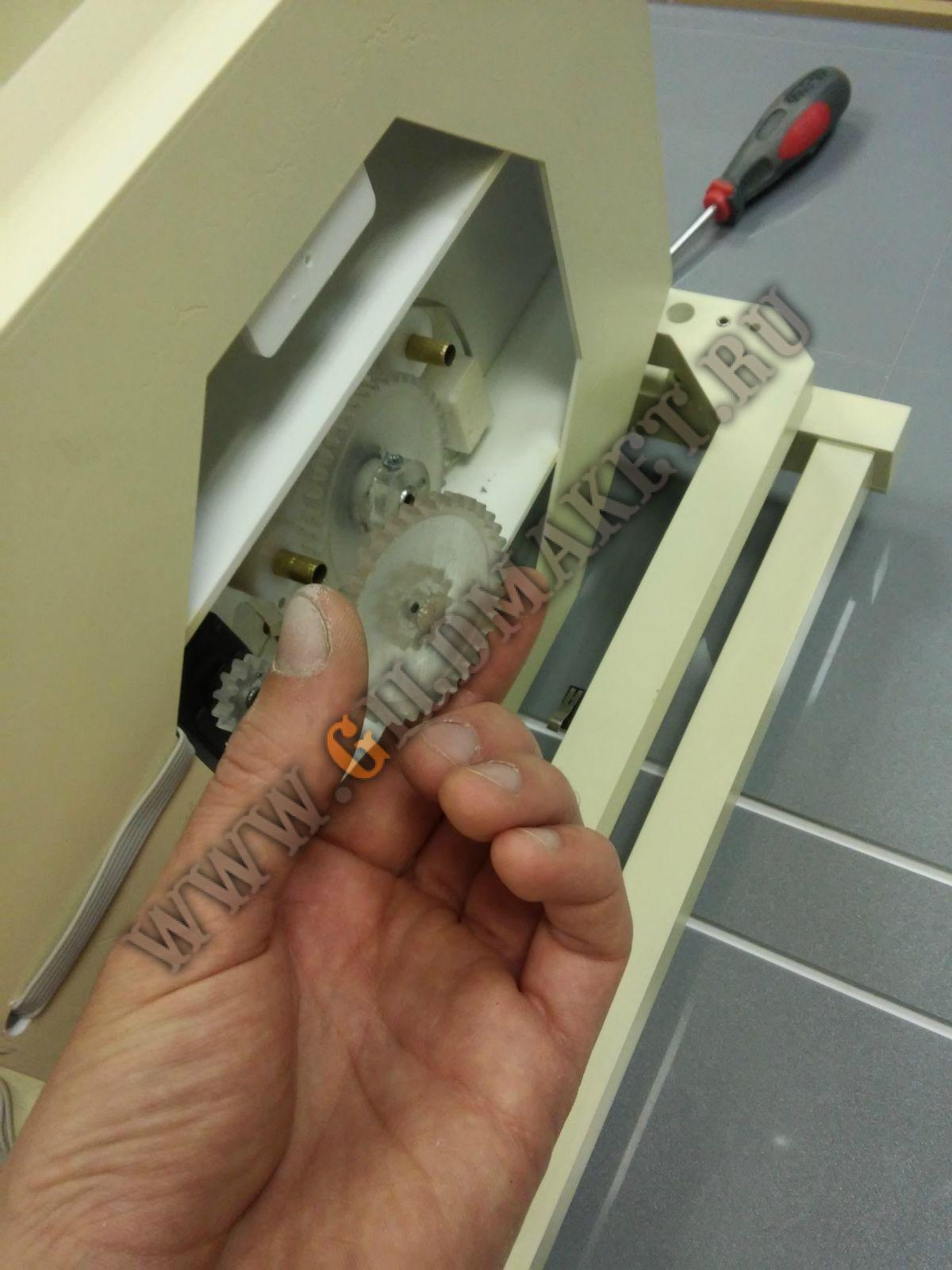

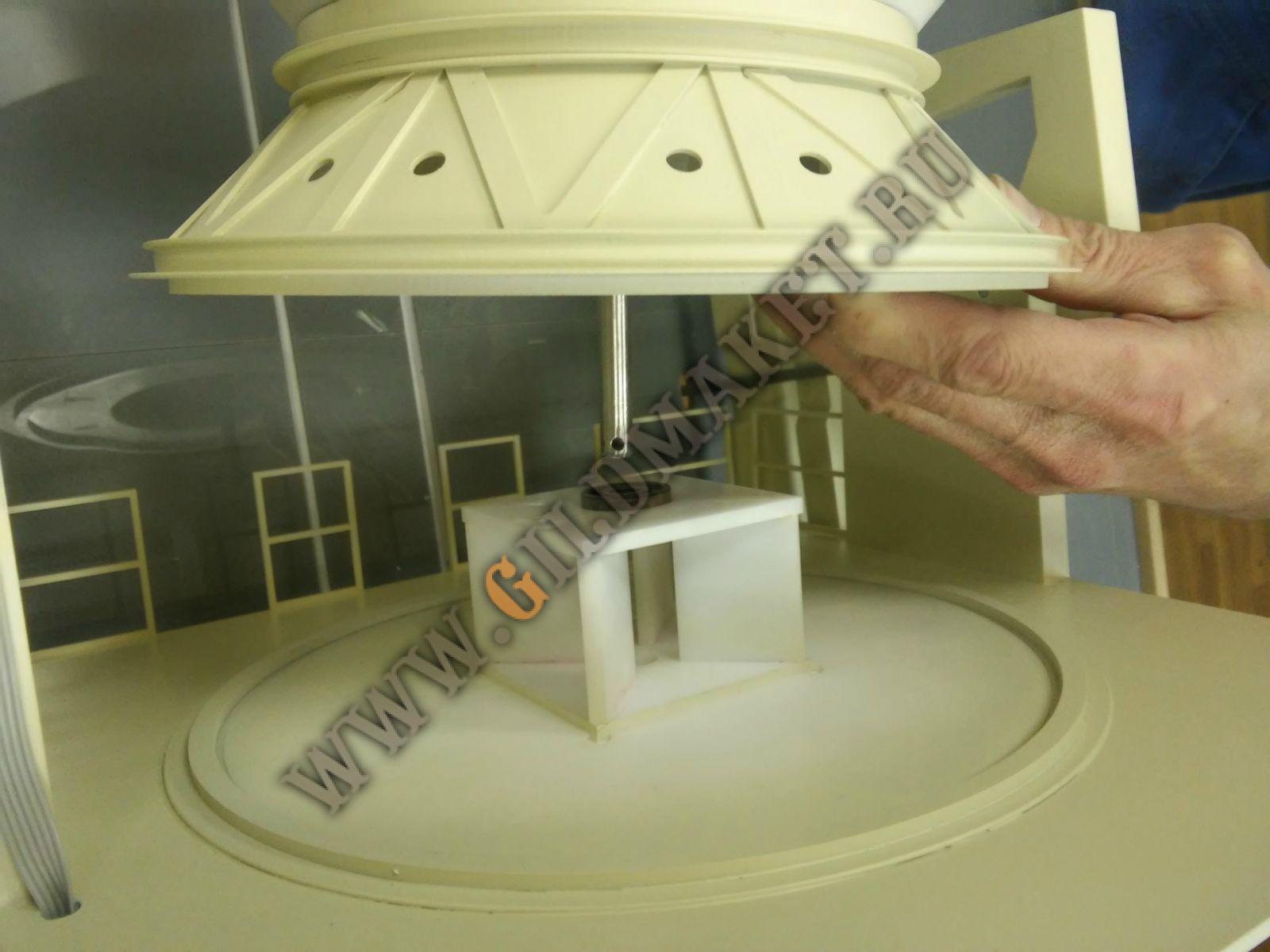

Наши инженеры разработали и изготовили систему редукторов, посредством которых обеспечивается вращение космической головной части на 360 градусов.

Все части, включая зубчатые колёса – собственного производства.

Отдельная сложнейшая работа, требующая особого терпения и значительных временных затрат – настроить правильную и безотказную работу всех подвижных частей макета в соответствии с требуемым алгоритмом.

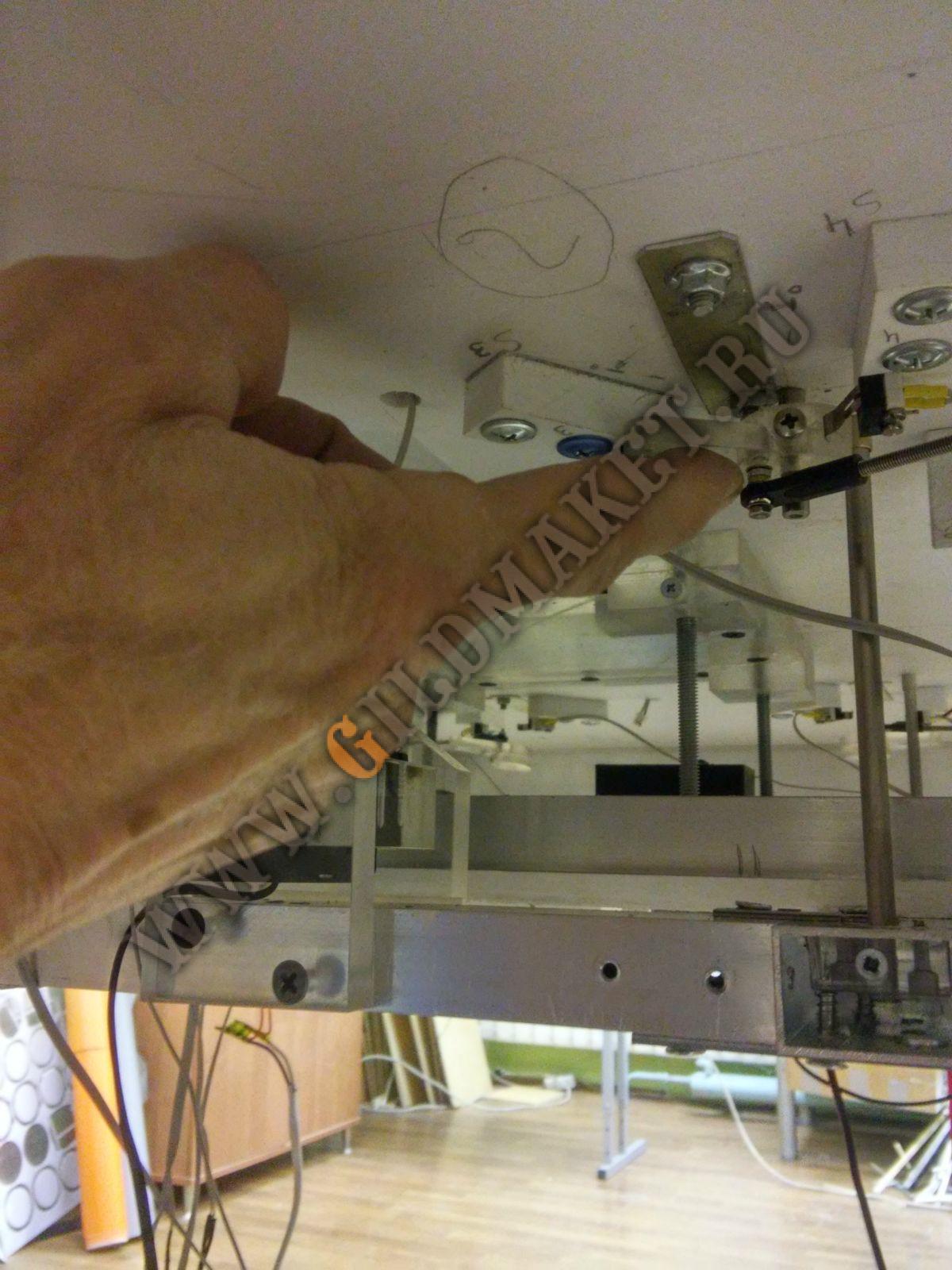

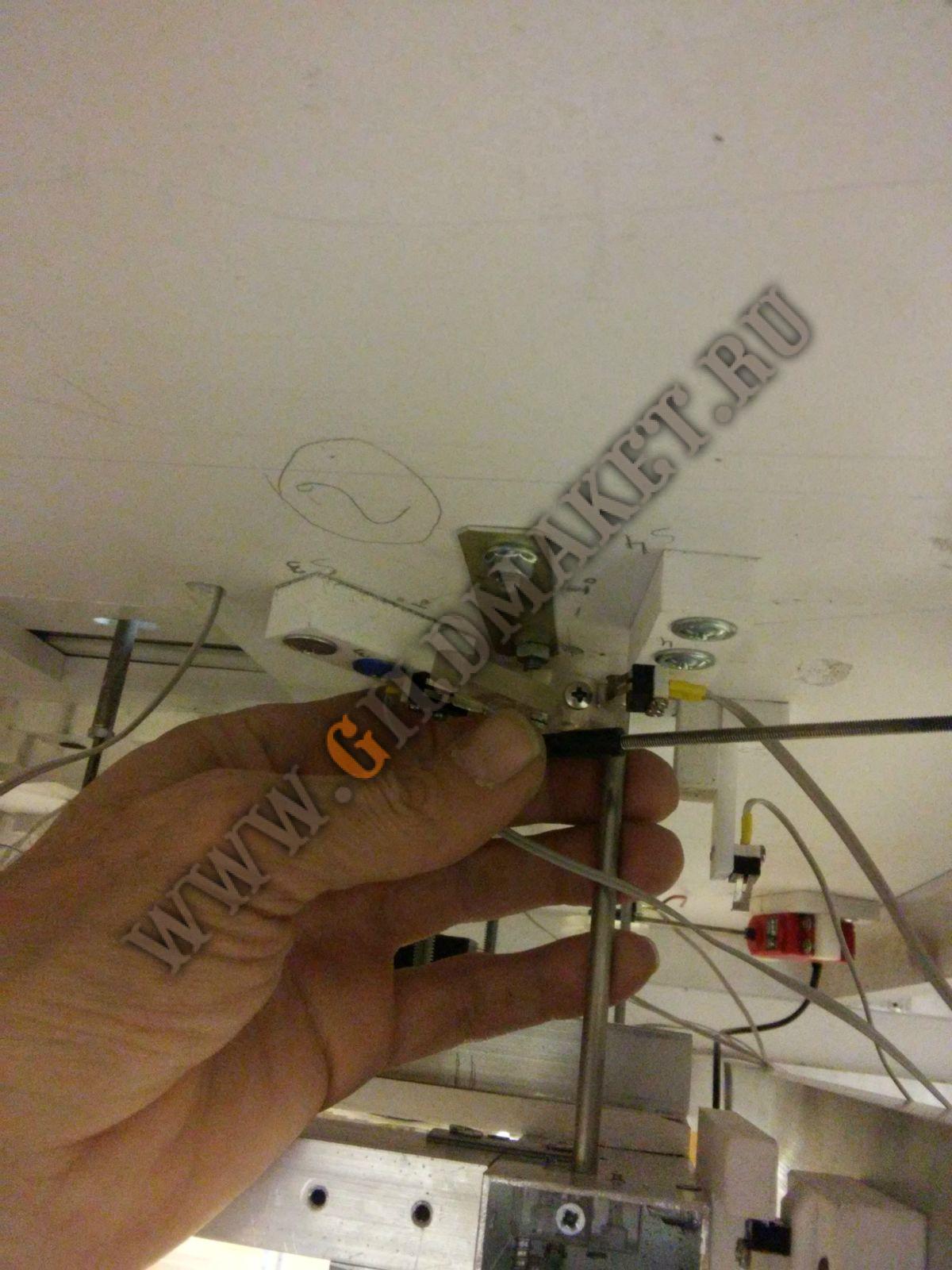

В объёмном подмакетнике мы также разместили рабочие части макета, невидимые зрителю.

Отладка и настройка, настройка и отладка… И так до получения безупречного выполнения алгоритма действий.

Конечно, полную картину работы макета сможет передать только прилагаемый видеоролик.

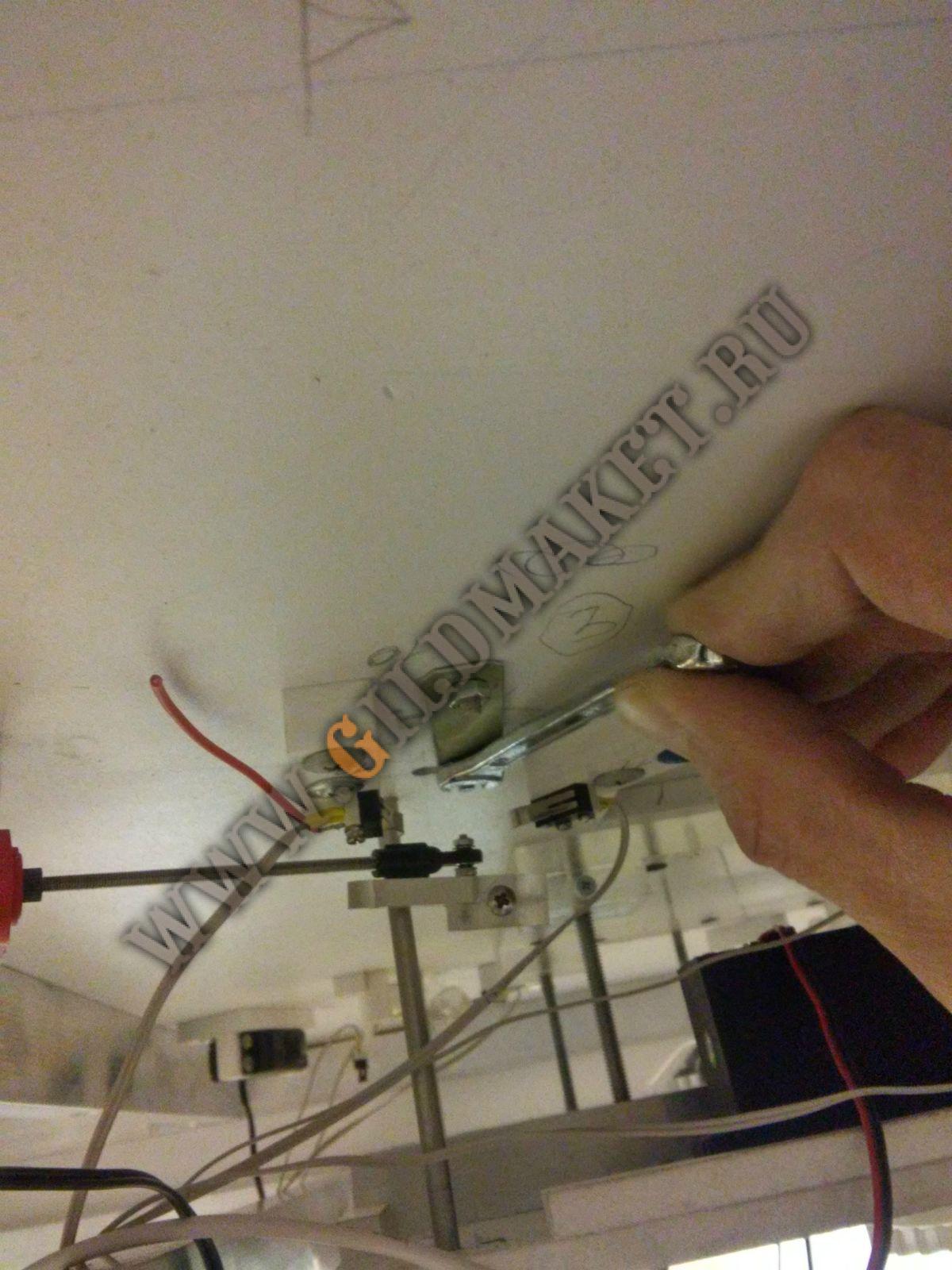

Макет стенда оснащён подсветкой – точечные светильники на фермах стенда и общие светильники по углам подмакетника. Управление работой макета производится дистанционно, с помощью радиобрелока.

Масштаб макета 1:20. Остаётся добавить, что макет оснащён пластиковым прозрачным защитным колпаком и еврокофром для безопасной транспортировки. А для удобства этой транспортировки макет сделан разборным, что существенно усложнило его конструкцию.

Этот действующий макет по праву займёт своё место в Золотом Фонде Гильдии макетчиков.
